[TUTO] Montage Kit Xenon HID H4-2

Message  vinzzounet le Sam 22 Jan - 17:50

Salut,

Suite à l'achat d'un kit HID Xénon H4-2 (attention la version slim n'est pas sur le site il faut la demander par mail et c'est 10€ de plus). J'ai pris soin de vous faire quelques photos du montage.
Pour les détails des différents kit c'est ici

Déballage de la bête, je compare les ballast slims avec la version standard commandé pour une Audi A2, la différence entre les 2 est impressionnante c'est quasiment 3 fois plus fin ! je vous recommande la version slim ! :shock:




La qualité générale du matériel est plutôt bonne, les connectives semblent bien étanches.

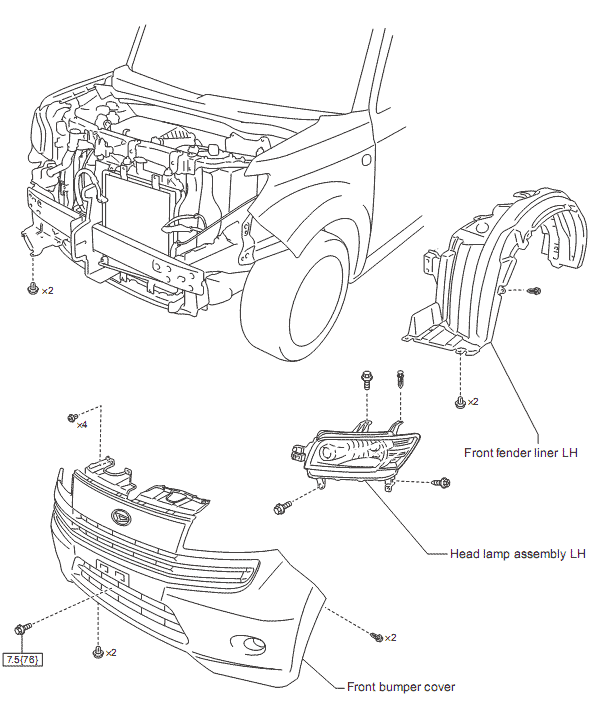

Pour démonter les phares, il faut enlever le pare-choc, car deux vis sont planqué derrière. Voici le schéma, je vous ai laissez visible que les vis vis à dévisser pour le pare-choc et pour les phares:

Pour le phare coté passager il faut démonter le tube de liquide d'essuie glace, il y a une vis au niveau de l'orifice de remplissage, au niveau du réservoir il suffit de tirer dessus:

Une fois les phares tombés, sortir l'ampoule:


et monter les ballasts, je les ai placé à l'emplacement prévu d'origine , (la version Subaru a l'option xénon cyclops ) , pour éviter de trouer le plastique, j'ai pris en sandwich les ballast avec une plaque de plexiglas :



Exclamation Exclamation A partir de la, il faut feinter et modifier le kit HID, la ballast est polarisée comme une LED cad qu'elle ne marche qu'avec le (+) et le (-) du bon coté, seulement sur notre auto c'est inversé. mais uniquement pour le xénon, pas pour les pleins phares (halogène sur le kit H4-2) !

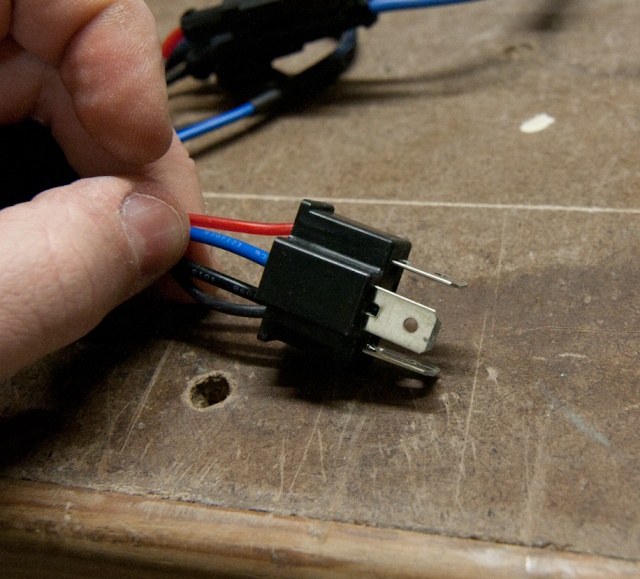

voici la broche du kit à réception :

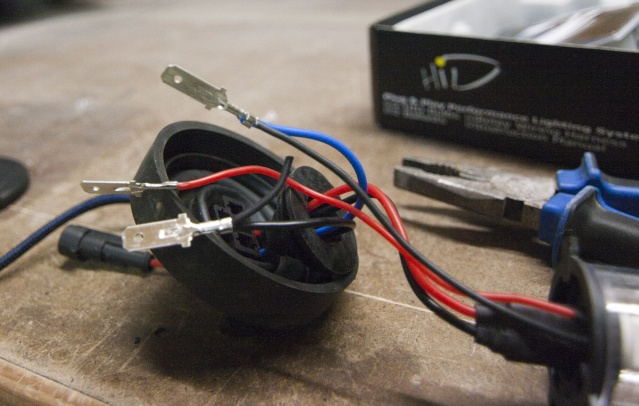

on inverse la masse (noir) et la phase pour les codes (bleu):

ensuite on remet la masse (uniquement le fil noir qui va à l'ampoule halogène) sur la masse normale, et on rebranche comme l'image au dessus :

J’ai effectué plein de test et j’ai résolu le problème de l’éblouissement, cela vient des caches présent sur les ampoules. J’ai refait des caches en alu de la bonne « forme » et c’est bon, ca fonctionne !

Avec le cache d’origine (en rouge) :


Avec mon cache bricolé :


Je vous l’accorde, ca ressemble à rien mais ça a le mérite d'être efficace. :


Attention aux futurs H4 que vous achetez, il faut que la coupelle couvre la moitié de l’ampoule, comme sur mes halogènes d'origine ! J’ai testé sur une 106 c’est la même chose.

Idéalement il faudrait que ce soit comme ca, si vous savez ou trouvez ce genre de cache seul je suis intéressé ! :



Une fois les modifs effectuées , on monte l'ampoule xénon dans le phare, on branche les câbles:

et on remonte le phare, on teste la différence :

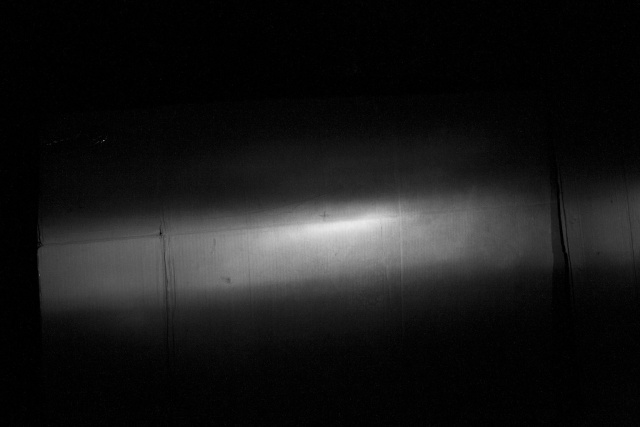

Avant :


Après:


et voila afro
